آموزش کامل Chitubox برای یک پرینت موفق دندانپزشکی
از نصب تا Slice | تمام متغیرها و تنظیمات برای پرینت بینقص رزین دندانی
Chitubox چیست؟
Chitubox یک نرمافزار Slicer برای پرینترهای رزین است. وظیفه آن تبدیل فایل STL سهبعدی به لایههایی است که پرینتر میتواند پرینت کند. Chitubox با پرینترهای Elegoo، Anycubic و بیش از 200 مدل دیگر سازگار است.
نصب Chitubox
مرحله ۱: از سایت chitubox.com نسخه مناسب دانلود کنید
مرحله ۲: فایل نصب را اجرا کنید و مراحل نصب را طی کنید
مرحله ۳: Chitubox را باز کنید
مرحله ۱:

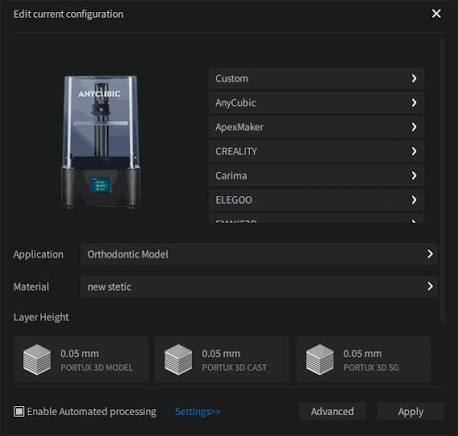

اضافه کردن پرینتر
اول از همه باید پرینتر خود را به Chitubox معرفی کنید:
→ Settings کلیک کنید
→ Add New Printer کلیک کنید
→ برند خود را انتخاب کنید (مثلاً Elegoo)
→ مدل دقیق را انتخاب کنید (مثلاً Saturn 4 Ultra)
→ OK کنید
مرحله ۲:
Import فایل STL
فایل STL طراحیشده در Exocad یا هر نرمافزار CAD را Import کنید:
→ روی Open File یا آیکون + کلیک کنید
→ فایل STL را انتخاب کنید
→ مدل روی صفحه ظاهر میشود
مرحله ۳
: موقعیتدهی (Orientation)

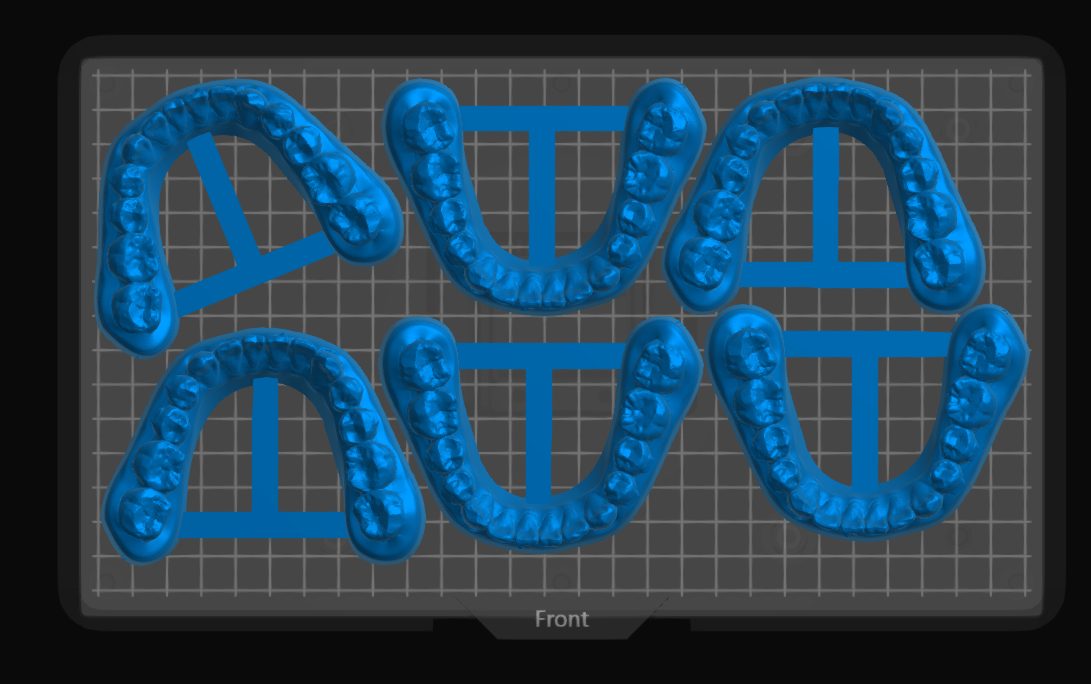

موقعیت مدل روی صفحه ساخت بسیار مهم است:
✅ زاویه ۴۵ درجه: بهترین موقعیت برای اکثر ترمیمهای دندانی | کمترین نیرو روی FEP film
✅ لبه تراش رو به بالا: برای روکش و بریج
⚠️ اجتناب از مسطح روی build plate: سطح بزرگ = نیروی جدا شدن زیاد = ریسک شکست
مرحله ۴:

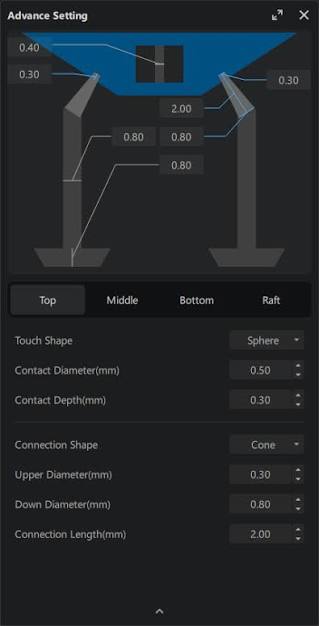

Support (سپورت)
سپورتها مدل را در هوا نگه میدارند. برای دندانپزشکی:
→ روی Support کلیک کنید
→ Auto Support را فعال کنید
نکته: سپورتها را در مناطق حساس مثل لبه تراش کم کنید
مرحله ۵

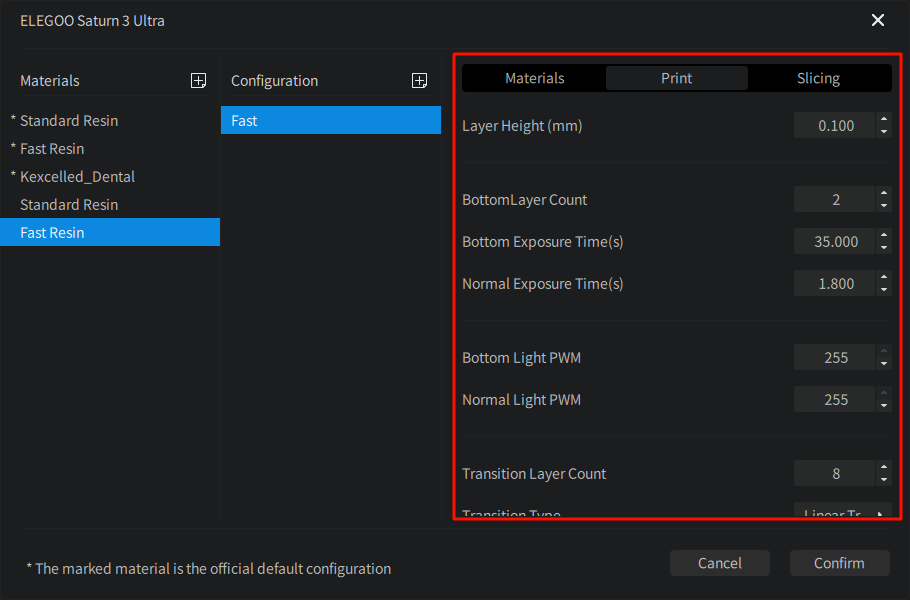

: تنظیمات پرینت (Print Settings)
Layer Height (ارتفاع لایه)
• 0.05mm (50 میکرون): استاندارد | تعادل بین کیفیت و سرعت | برای اکثر ترمیمها
• 0.025mm (25 میکرون): کیفیت بالا | کندتر | برای گاید جراحی ایمپلنت
• 0.1mm (100 میکرون): سریعتر | کیفیت پایینتر | برای پروتوتایپ
Exposure Time (زمان نوردهی)
• رزین دندانی معمولی: 2-3 ثانیه
• رزین Surgical Guide: 1.5-2.5 ثانیه
• رزین Temporary: 2-3 ثانیه
⚠️ نکته: نوردهی بیش از حد = جزئیات از بین میرود | نوردهی کم = پرینت نچسبیده
Bottom Exposure Time (زمان نوردهی لایههای پایه)
• مقدار: 25-40 ثانیه (10-15 برابر زمان معمولی)
• هدف: چسبندگی محکم به build plate
⚠️ نکته: اگر پرینت نمیچسبد → Bottom exposure را افزایش دهید
Bottom Layer Count (تعداد لایههای پایه)
• مقدار پیشنهادی: 4-8 لایه
• هدف: پایه محکم برای کل ساختار
Lift Speed (سرعت بالا رفتن build plate)
• مقدار: 50-65 میلیمتر در دقیقه
• نکته: سرعت بالا = ریسک جدا شدن از سپورت | سرعت پایین = پرینت کند
• برای رزینهای دندانی: 50 mm/min پیشنهاد میشود
Rest Time (زمان استراحت)
• مقدار: 2 ثانیه
• هدف: اجازه دادن به رزین برای پر شدن قبل از نوردهی بعدی
• برای رزینهای دندانی: این تنظیم را روی Resting Time بگذارید
مرحله ۶:
Hollow کردن (توخالی کردن)
برای صرفهجویی در رزین، میتوانید مدل را توخالی کنید:
→ Hollow Tool را انتخاب کنید
→ ضخامت دیوار: 2-3mm برای دندانپزشکی
→ Add Drain Holes را فراموش نکنید
⚠️ برای گاید جراحی: Hollow نکنید – باید توپر باشد
مرحله ۷:
Slice کردن
بعد از تمام تنظیمات:
→ روی Slice کلیک کنید
→ Chitubox فایل CTB یا ZIP میسازد
→ زمان تخمینی و حجم رزین نمایش داده میشود
مرحله ۸
: ارسال به پرینتر
گزینه ۱ – Wi-Fi: Send to Printer را کلیک کنید (Elegoo و Anycubic از این قابلیت پشتیبانی میکنند)
گزینه ۲ – USB: فایل را روی USB ذخیره کنید و به پرینتر وصل کنید
تنظیمات توصیهشده دنتکو برای رزینهای دندانپزشکی
رزین Temporary EGE
• Layer Height: 0.05mm
• Exposure Time: 4.5 ثانیه
• Bottom Exposure: 35 ثانیه
• Bottom Layers: 7
• Lift Speed: 50 mm/min
رزین Surgical Guide EGE
• Layer Height: 0.05mm
• Exposure Time: 4.3 ثانیه
• Bottom Exposure: 40 ثانیه
• Bottom Layers: 6
• Lift Speed: 40 mm/min
رزین Standard NIKAS
• Layer Height: 0.05mm
• Exposure Time: 2.8 ثانیه
• Bottom Exposure: 25 ثانیه
• Bottom Layers: 5
• Lift Speed: 65 mm/min
مشکلات رایج و راهحل
❌ پرینت نمیچسبد: Bottom Exposure را افزایش دهید | Build Plate را تمیز و Relevel کنید
❌ لایهها جدا میشوند: Exposure Time را کمی افزایش دهید
❌ جزئیات از دست میرود: Exposure Time را کاهش دهید | Layer Height را کم کنید
❌ سپورتها میشکنند: Lift Speed را کاهش دهید | سپورت بیشتر اضافه کنید
❌ مدل خم میشود: موقعیت مدل را تغییر دهید | سپورت بیشتر
